Lucent WaveLAN

無線區域網路實驗及操作

<簡　介> <實驗所需設備> <設定方法與步驟> <漫遊功能測試> <軟體下載>

簡 介：

　　Lucent WavePoint II 是一個台無線橋接器 (Wireless Bridge) , 一般稱此種無線橋接器為網路上的一個無線存取點 (Wireless Access Point) . 在網路部分其具有兩個網路接取介面：有線網路接取介面為 Ethernet 10Base-T/10Base2 與無線網路接取介 Lucent WaveLAN card . 具有過濾封包、轉送封包與自動學習的功能 . Throughput 在Ethernet 為 10 Mbps , 而 Wireless 為 2 Mbps (可升級到最新的11 Mbps) . 在 Radio 部分 , 使用免認證的 2.45 GHz ISM Band , 直接展頻 (Direct Sequence Spread Spectrum) 的射頻技術. 在網路管理方面, 提供 WaveMANAGER/AP 網路管理程式 , 可遠端登入WavePoint II .

Lucent WavePOINT II 正面圖

　

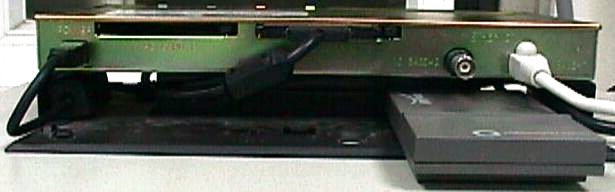

Lucent WavePOINT II 背面圖

<回WaveLAN首頁>

實驗所需設備：

　　本無線Bridge實驗所需硬體及軟體各列表如下.

(1)硬體部分

項　　　　目

數　　　量

備　　　註

Lucent WavePOINT II

2

Access Point

Lucent WaveLAN PCMCIA Adapter Card

3

無線網路卡

Lucent WaveLAN ISA Card

1

無線網路卡

Notebook

1

接WaveLAN

(2)軟體部分

項　　　　目

數　　　量

備　　　註

Lucent WaveLAN Software

1

WaveLAN安裝程式

WaveMANAGER/AP

1

WavePOINT管理程式

<回WaveLAN首頁>

設定方法與步驟：

　　此實驗分為移動主機 (Mobile Stations) 不會跨出無線基地台 (Access Point) 範圍的 Roaming OFF 部分 , 與移動主機需要藉由不同的無線基地台服務 , 來達到連線不會中斷的 Roaming ON 兩部分.

未漫遊時之設定 (Roaming OFF)

　　一般不做 Roaming 的時候 ,只需將 Access Point (AP) 與Notebook 頻率與 WaveLAN Network ID (NWID) 設相同就可以連結 , 如圖一 . 而其設定又分為手提電腦端設定與 Access Point 端設定兩部分, 詳細設定步驟於下：

圖一. 四台 Notebook 及一台 Access Point 的 NWID=010A , 則四台 Notebook 可以透過 Access Point 與有線的網路連結.

　

(1)手提電腦端設定：

　　Notebook 端採用 Lucent WaveLAN PCMCIA Adapter Card , 其詳細的設定步驟如下：

l步驟一：

　　需先將 WaveLAN PCMCIA Adapter Card 安裝到手提電腦上 , 進入 MS Windows 的網路 , 點選 WaveLAN PCMCIA Adapter Card , 然後按『內容』後即出現圖示.

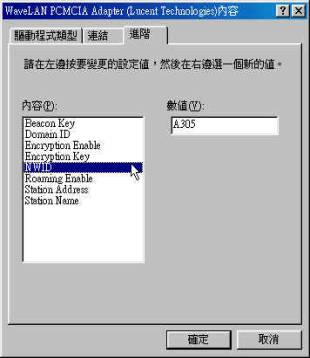

l步驟二：

　　進入內容之後, 需將 NWID 設的跟 AP(Access Point) 上的相同, 其範圍從 0100H 到 FFFFH 均可 , 在此我們將其設為 A305.

l步驟三：

　　執行 WaveLAN/PCMCIA Client Software , 可出現此畫面 , 設定 WaveLAN PCMCIA Card 天線的頻率(必須與AP設相同的頻率) , 在此我們將其設為 2.4250GHz .

<回未漫遊時之設定> <回WaveLAN首頁>

　

(2)Access Point 端設定：

　　Access Point 端 , 採用 Lucent WavePOINT II 無橋接器 , 其詳細的設定步驟如下：

l步驟一

　　在圖一中的 Wired Desktop Workstation (也可以是在有線網路上的任何一台 PC) 上執行 Lucent WaveLAN WaveMANAGER AP 來設定遠端的 Access Point . 程式執行後如圖示 .



l步驟二

　　開啟 Remote Config…之後 , 會出現 Enter IP Address 的對話視窗 , 若已知道 Access Point 的 IP Address 則直接鍵入如 140.115….. , 若不知道 Access Point 的 IP , 點選 Scan 的功能 , 可找到在這個 LAN 上的所有 APs , 如圖示 . 找到 Air1 與 Air2 兩台 AP , 先點選 Air1 .

l步驟三

　　輸入 Read/Write Password，若成功的話便可進入Access Point，進行設定的工作。

l步驟四

　　按『Setup』，開始設定『WaveLAN Interface Parameters』。

l步驟五

　　進入 WaveLAN Interface，會出現兩個 Sockets (Socket A與Socket B)，因為目前環境只有 Socket A 有插WaveLAN PCMCIA adapter card，所以點選 Socket A。這邊可以設定 AP 的 NWID、Frequency 與 Roaming的部分，因為在此不作 Roaming，所以只需設定 NWID 與 Frequency 即可。筆者在此將 NWID 與 Notebook 設一樣的值，設為 A305。

l步驟六

　　設定完 NWID 之後，點選『Frequency』，設定 AP 上 WaveLAN PCMCIA adapter card 天線頻率。可供選擇的頻率範圍從 2.4220∼2.4620 GHz 皆可， 在此必須與 Notebook 頻率設相同，筆者將兩者皆設為 2.425 GHz。

l步驟七

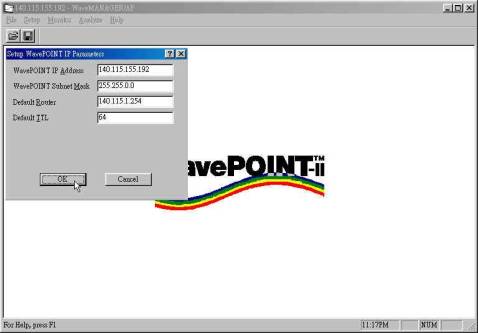

　　點選『Setup』的『Setup WavePOINT IP Parameters』，設定 IP Address、Subnet Mask 與 Router。一般當拿到一台還未設定過的Access Point 時，可以使用 Crossover 線將 Access Point 與 PC 直接連線，但 AP與 PC 必須要屬於同一個 Subnet 方可進入 Access Point 做設定，設定方法與此步驟相同。

l步驟八

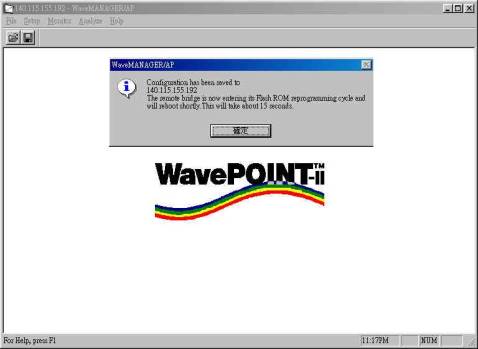

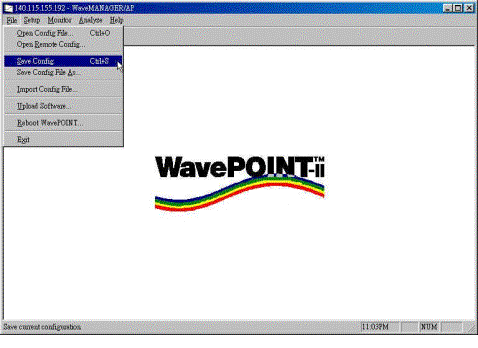

　　完成設定，儲存設定回 Access Point上。儲存完畢後，Access Point會重新開機。

 <回未漫遊時之設定> <回WaveLAN首頁>

進行漫遊時之設定 (Roaming ON)

　　若要讓移動主機能夠在不同的無線基地台間做 Roaming 的話，必須將所有的移動主機與無線基地台的 Domain ID 設一樣，而且無線基地台與移動主機的頻率跟 Beacon Key 也設相同，至於移動主機上的 NWID 就可以不管了。如圖二。其設定與 Roaming OFF 一樣，也分為手提電腦端設定與 Access Point 端設定兩部分，詳細設定步驟於下：

　

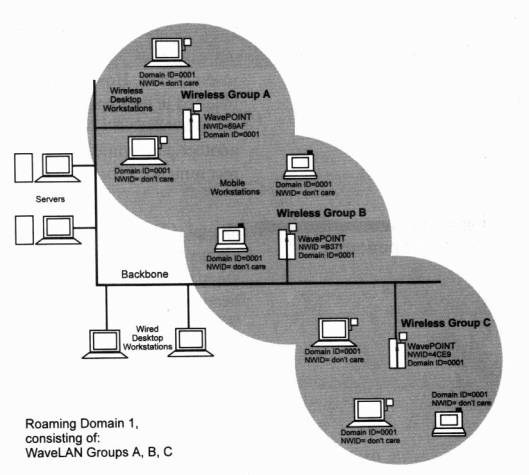

圖二。三台 Access Point 分別為Group A、Group B與Group C。Domain ID = 0001，NWID A = 89AF，NWID B = B371，NWID C = 4CE9，Notebooks的 Domain ID 均設為 0001，NWID = don’t care，則Notebooks便可在 Group A、 B、 C間作 Roaming。

　

(1)手提電腦端設定：

　　這邊的設定步驟，與 Roaming OFF 時一樣，不過此時要加設 Domain ID 與 Beacon Key，而此時的 NWID 就可以不管了。因為此時移動主機會以其所在的無線基地台之 NWID 當作自己的 NWID 號碼，因此所有的無線基地台間 NWID 不可設相同，否則當移動主機 Roaming 到該無線基地台時，會無法辨識應該由哪一個無線基地台來提供網路存取的服務。其詳細設定步驟如下：

　

l步驟一

　　設定 PCMCIA Card 的 Beacon Key 與 AP 相同。在此， Beacon Key 是用來 encrypts NWID for APs with the same Domain，我們將其設為 Beacon Key = 0305。

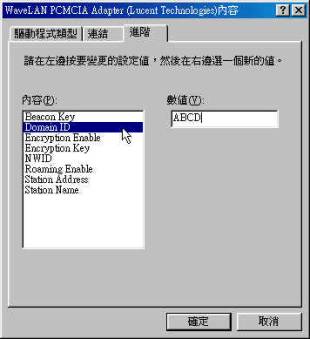

l步驟二

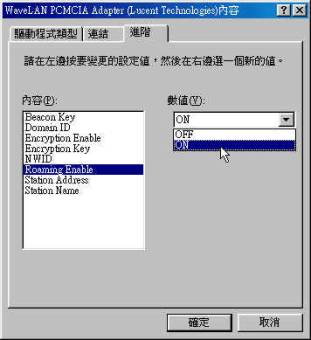

　　設定 Domain ID 與 AP 相同，在此我們將其設為 Domain ID =  ABCD。而且把 Roaming Enable 設成 ON。

<回進行漫遊時之設定> <回WaveLAN首頁>

(2)Access Point 端設定：

　　要 Roaming 的話，所有 Access Points 的 NWID 要設不一樣。所以我們將 Air1 的 NWID 設為 A305，Air2 的 NWID 設為 A123。其詳細設定步驟如下：

l步驟一

　　如同 Roaming OFF 的時候的 Access Point 端設定之步驟五，將兩台 Access Point 的 NWID 分別設為 A305 與 A123。

l步驟二

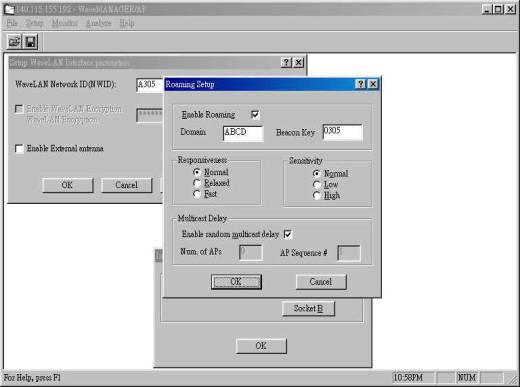

　　設定完 NWID 之後，按『Roaming』，進入對話視窗，將 Enable Roaming 打勾。且將 Beacon Key 值設為 0305。如圖示。在Access Point 端 Beacon Key 的用途，是用來只允許擁有與 Access Point 相同 Beacon Key 的手提電腦透過此橋接器來轉送封包。而其他不知道 Access Point端 Beacon Key的 手提電腦，Access Point會將其封包丟掉，不為其轉送封包。而 Beacon Key 的範圍可以從 0000H∼FFFFH。



<回進行漫遊時之設定> <回WaveLAN首頁>

漫遊功能測試

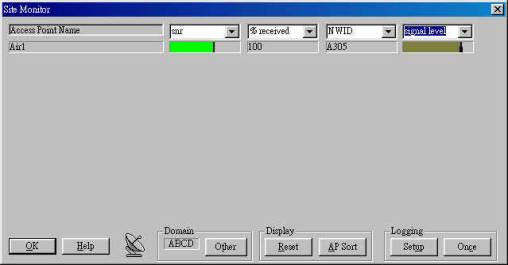

  1. 依照上面所提的設定步驟 , 將所有的設定設好後 , 在這邊筆者就進行 Roaming實驗的測試 . 如下 , 執行 WaveMANAGER/CLIENT 程式 , 可以發現移動主機目前所在的無線機地台 Air1( NW = A305) 時的狀況 . Communication Quality 為Good.

　

  1. 然後 , 移動主機慢慢的走向 Air2 ( NWID = A123 ) 的方向時 , 如下 , 慢慢的Air1 的 Communication Quality 會由 Good 變為 Acceptable .

　

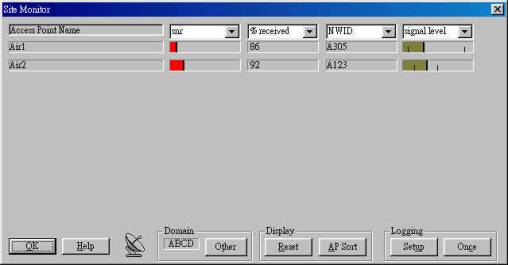

  1. 最後 Communication Quality 變成 Poor , 然後 Handoff 到 Air2 , 而 Air2 的 Communication Quality 會再由 Poor à Acceptable à Good . 此時我們可以注意一下移動主機的 NWID 變化情況 , 會由 A305 變成 A123 , 表示移動主機已經完成換手的動作 , 由 Air2 來作網路存取的服務 . 如下 .

<回WaveLAN首頁>

軟體下載

  1. WaveLAN/PCMCIA v4.0----pcm400_w.exe  (08/06/1998)
    含WaveLAN/PCMCIA (915 MHz & 2.4 GHz)和WaveMANAGER/CLIENT的軟體。For MS-Windows 95/98 and MS-Windows NT (v4.0) environment using WEP encryption(951 Kb).

  2. WavePOINT-II AP v5.00 (#1 of 2)----wpap5001.exe (10/12/1999)
    WavePOINT-II Access Point的軟體，請Download both #1 and #2。
    For MS-Windows 95/98 and MS-Windows NT (v4.0) environment.

  3. WavePOINT-II AP v5.00 (#2 of 2)----wpap5002.exe (10/12/1999)
    WavePOINT-II Access Point的軟體，請Download both #1 and #2。
    For MS-Windows 95/98 and MS-Windows NT (v4.0) environment.

國立中央大學　資訊工程系　寬頻高速網路實驗室　吳佳協　周立德

Last Updated : 2000/09/28

Copyright Released, 但請先來信告知, 謝謝!!
